Дәлдік қуатты бөлу

Деректер орталығының терминалдық қуатты тарату өнімі ретінде дәл қуат тарату шкафы АТ жабдығына ең жақын қуат беру блогы болып табылады. Оның қауіпсіз және сенімді жұмысы АТ жабдықтарының қалыпты жұмыс істеуі үшін өте маңызды. Қазіргі уақытта деректер орталықтарының жаңа буынын электрмен жабдықтау жүйесінің сенімділігі мен басқарылуына жоғары талаптар қойылады. АТ пайдаланушыларына қуаттырақ сенімді және икемді бөлу, неғұрлым нақтыланған басқару және ақпараттық жабдықтың электрмен жабдықтау жүйесіне жұмсалған шығындарды дәлірек қажет етеді. Дәл электр қуатын таратудың бас тақтасы дәстүрлі қуат таратуға арналған бас тақтайшаның қуат тарату функциясын аяқтап қана қоймайды, сонымен қатар деректер орталығының менеджеріне кез келген уақытта шкаф жүктемесінің және тарату тармақтарының тізбектерінің жүктелу күйін түсінуге мүмкіндік беретін көптеген қуатты бақылау және басқару функцияларына ие. уақыт. күй, әртүрлі параметрлер және әртүрлі флоттардың қуат тұтынуы және т.б.

CPSY® Precision Power Distribution параметрі (спецификация)

CPSY®Precision Power Distribution функциясы және қолданбасы

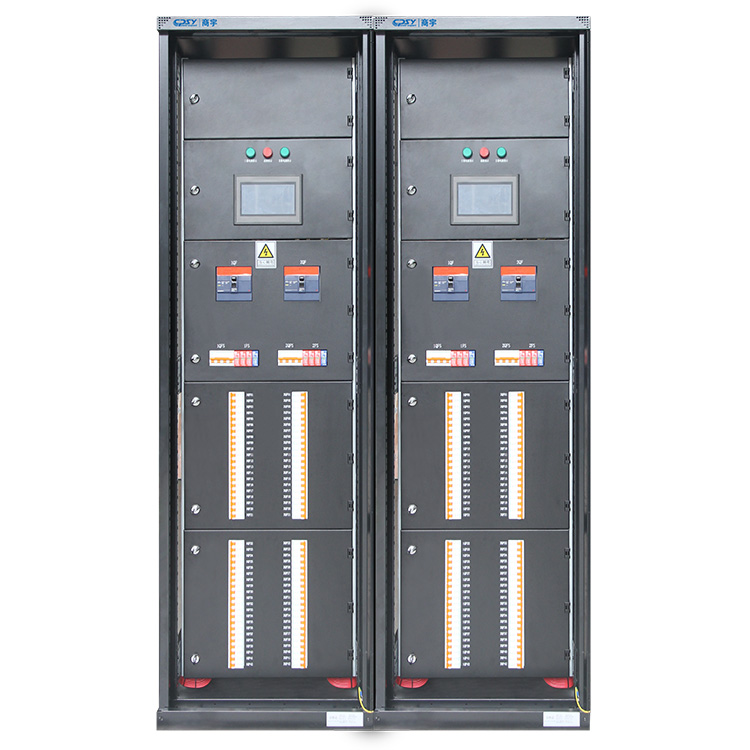

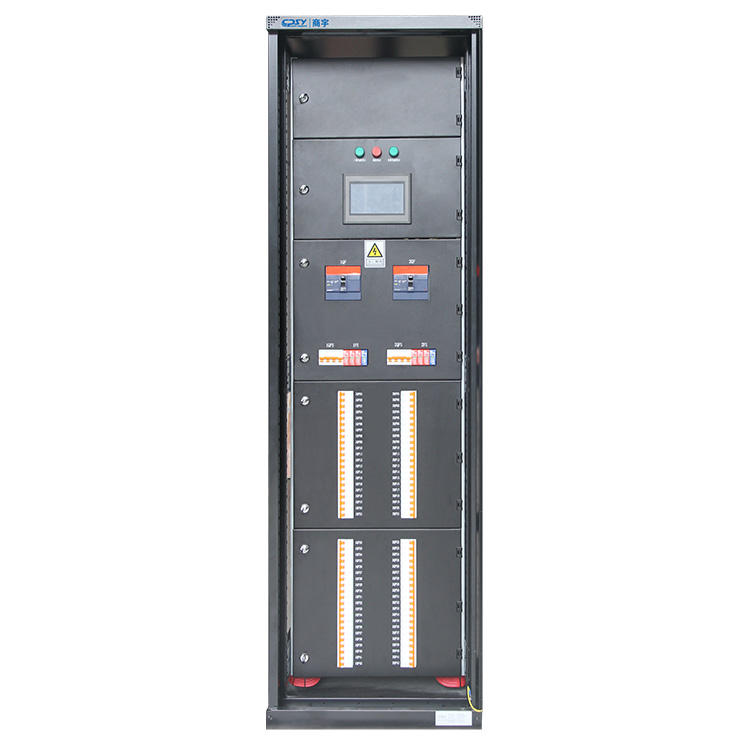

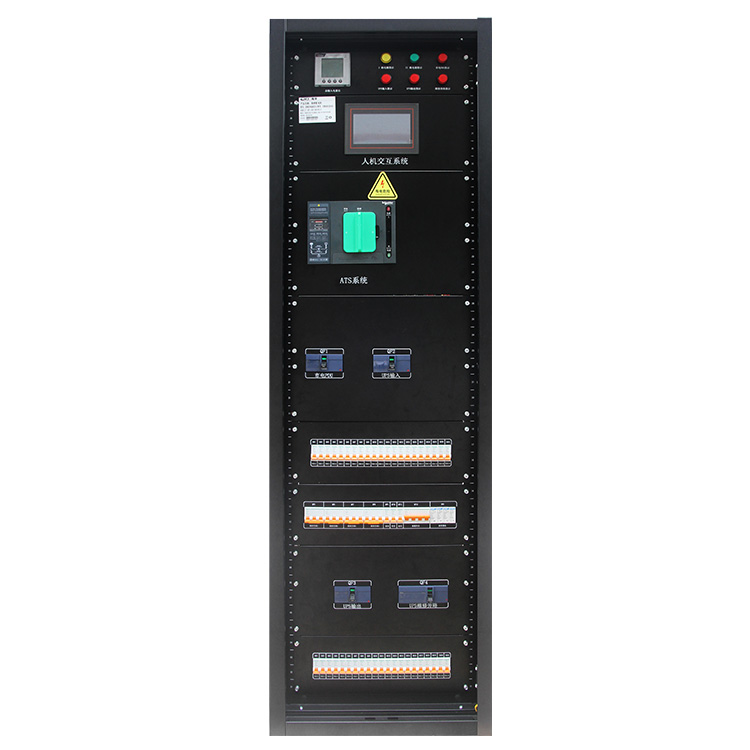

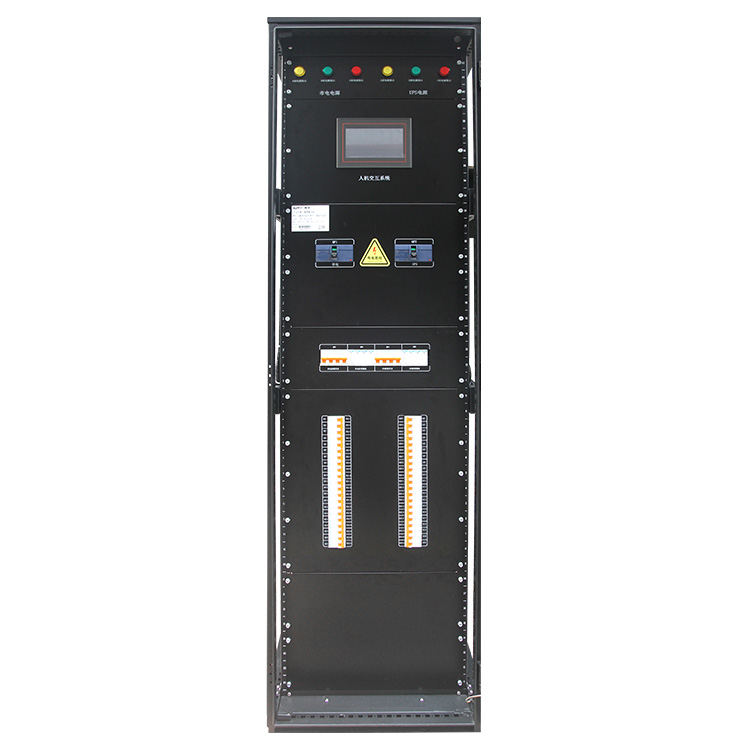

Shangyu CPSY® дәл қуат тарату шкафы стандартты 19 дюймдік 42U желілік шкафты және модульдік құрылым дизайнын қабылдайды және көптеген қосымша керек-жарақтармен жабдықталған. Ол компьютер бөлмесінің нақты қажеттіліктеріне сәйкес тұтынушыларға арналған жоғары сенімді қуат тарату өнімдерін бейімдей алады. Қуат сапасының шешімі өнімдерінің мүшесі ретінде дәл қуат тарату шкафтары төмен вольтты қуатты таратуды, интеллектуалды бақылауды және қуатты басқару функцияларын біріктіреді. Жоғары сапалы UPS қуат көздерімен бірге пайдаланылғанда, олар пайдаланушылардың маңызды жүктемелерінен толық қуат көзінен қорғауды қамтамасыз ете алады. Дәл электр қуатын тарату шкафы кернеуді, токты, жиілікті, белсенді қуатты, реактивті қуатты, кВт/сағ, гармониканы және кез келген негізгі тізбектің және тармақ тізбегінің басқа қуат сапасының күйін тексере алатын үлкен экранды түсті СКД сенсорлық экранымен жабдықталған. уақыт және жүктеме қисығының өзгерістерін нақты уақытта жаза алады. , сондай-ақ локализацияланған интеллектуалды бақылауға мүмкіндік беретін ішінара істен шыққан жағдайда жүйенің резервтік мүмкіндігі. Ол сонымен қатар қашықтан онлайн нақты уақыттағы бақылау және басқару мүмкіндіктерін жүзеге асыру үшін RS232, RS485 және желілік интерфейстерді қамтамасыз етеді. Жүйеде шамадан тыс жүктелу, фазаның жоғалуы, жоғары немесе төмен кернеу және т.б. сияқты кез келген ауытқулар орын алса, жердегі дыбыстық және жарық дабылы пайдаланушыға дереу еске салады. Бұл ретте компьютерлік кабинетті бақылау жүйесі пайдаланушыны SMS немесе телефон қоңырауы арқылы хабардар етеді, осылайша дер кезінде шаралар қабылданады. Ықтимал тәуекелдерден аулақ болыңыз және нақты уақыттағы қауіп туралы ескертуге қол жеткізіңіз. Пайдаланушыларға ақаулардың себебін талдауды жеңілдету үшін панель 3000 тарихи жазбаны және ақау туралы ақпаратты сақтай алады. Дәл электр қуатын тарату шкафы сонымен қатар шунт күйін бақылау, жылдам ауыстырылатын ажыратқыштар, оқшаулау трансформаторлары, EPO/REPO функциялары, TVSS кернеуінен қорғау жүйелері және т.б. қоса көптеген қосымша керек-жарақтарды қамтамасыз етеді. Ол негізінен деректер компьютер бөлмелері сияқты маңызды тұтынушылар үшін қолданылады. қаржыда, телекоммуникацияда, үкіметте, әуежайларда, ауруханаларда және АТ кәсіпорындарында, орта және ірі IDC деректер орталықтарында немесе өнеркәсіптік кәсіпорындарда қуатты таратуды, тарату тізбегін қорғауды, желілік серверлер сияқты маңызды жабдықты өлшеуді қамтамасыз етеді. Ол компьютерді жерге қосу сияқты қызметтерді басқарады және электрмен жабдықтау сенімділігі жоғары талаптары мен үздіксіз қуат көзі бар аймақтарда қолданылады.

Ерекше өзгешеліктері:

1. Компьютер бөлмесінде икемді дизайнымен және оңай орнатылатын 19 дюймдік 42U стандартты өлшемді желілік сервер шкафын қабылдаңыз.

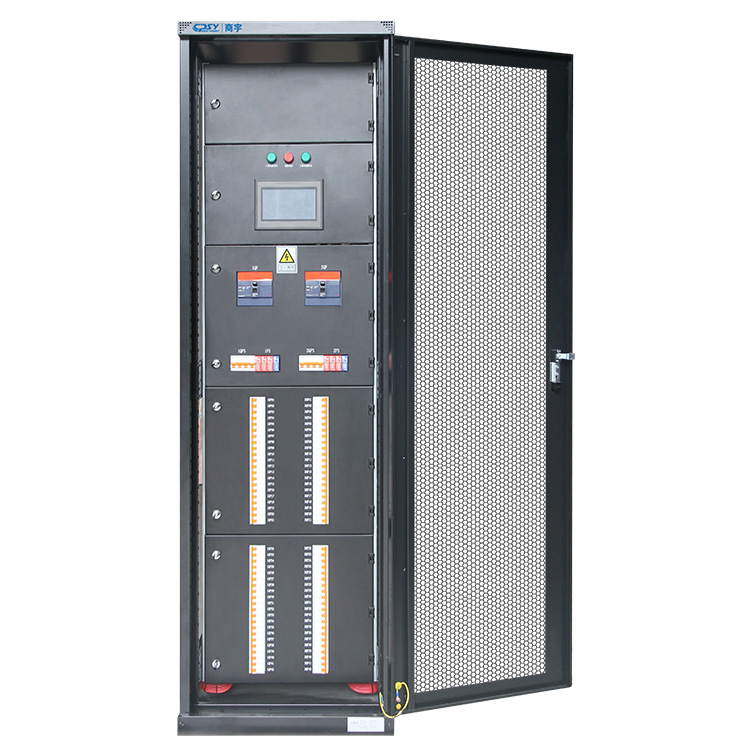

2. Операторлардың қауіпсіздігін қамтамасыз ету үшін торлы есік, шыны есік, болат есік сияқты әртүрлі сыртқы түрі бар екі қабатты есік панелінің қорғаныс дизайнын қабылдаңыз;

3. Орнату кеңістігін үнемдеу және ыстық ауыстырылатын реттелетін фазалық шинаны аяқтау үшін модульдік дизайнды қабылдаңыз

4. Қалыптастырылған автоматты ажыратқыш бекітілген орнатуды қабылдайды, микро ажыратқыш бағыттаушы рельс картасын орнатуды қабылдайды, ал фазалық реттелетін S400 микро ажыратқышы қауіпсіз жұмысты айтарлықтай жақсартады және техникалық қызмет көрсетуді жеңілдетеді.

5. HMI адам мен компьютердің өзара әрекеттесу интерфейсімен жабдықталған, қуатты, сапа мен тізбек күйін бақылау, дабыл және басқа деректерді нақты уақытта оқи алатын интеллектуалды, сенімді және толық бақылау жүйесі;

6. Панель 900-3000 тарихи дабыл ақпаратын жазып, сақтай алады, бұл ақауларды талдауды жеңілдетеді және адам күші мен материалдық ресурстарды айтарлықтай үнемдейді.

7. Мониторингтің бай модульдері әлеуетті тәуекелдерді алдын ала анықтау үшін жан-жақты бақылау функцияларын және көп деңгейлі домен құнының дизайнын ұсынады.

8. Бай аксессуарлар, соның ішінде ыстық ауыстырып қосқыштар, кіріктірілген құрғақ типтегі оқшаулау трансформаторлары, найзағайдан қорғау модульдері және EPO/REPO қашықтан өшіру модульдері.

9. Құрылымы жаңа. Барлық бөлшектер импорттық CNC жабдықтарымен өңделеді. Әрбір бөліктің өңдеу дәлдігін қамтамасыз ету үшін әрбір процесс қатаң түрде тексерілді.

10. Сенімді сапа, жоғары сапалы суық рельсті болат табақтардан, Оңтүстік Кореядан әкелінген алюминий-мырышпен қапталған плиталардан және шашырамайтын мырышталған тақталардан жасалған. Сыртқы беті электростатикалық түрде шашылып, халықаралық озық деңгейге жетті.

11. Шкафтың көлемін арттыратын, 168 тізбекті қолдайтын және еден кеңістігін азайтатын жоғары дәлдіктегі және жоғары интеграцияланған модульдерді қолданатын жоғары тығыздық, жоғары интеграция.

12. Қауіпсіздікті, сенімділікті және сапаны қамтамасыз етуді қамтамасыз ететін толық жүктеме тоғының кемінде 1,73 есесіне қауіпсіз төтеп бере алатын жоғары сапалы негізгі құрамдас шешімдерді пайдалана отырып, жоғары сенімділік.

13. Өнімділігі жоғары, берік шкаф, шкаф бағаналары Ω иілген профильдерден, ал ішкі бөлігі қауіпсіз және отқа төзімді ISV пластикалық панельдерінен жасалған.

14. Стандартты Modbus байланыс протоколын қабылдайды, RS232, RS485 және басқа желілік интерфейстерді қолдайды және нақты уақытта қашықтан бақылауды қолдайды;

15. Басқарудың үш негізгі функциясы: қауіпсіздікті басқару, операциялық шығындарды басқару, қуатты таратуды бақылауды басқару, интеллектуалды басқару және қарапайым жұмыс.

16. Кешенді дабылдар мен жетілдірілген көп қабатты дабыл параметрлері ерте ден қою шараларын қамтамасыз ету, пайдаланушының дұрыс жұмыс істемеуінен туындаған жергілікті электр қуатын өшіру апаттарын азайту және қуатты дәлдікпен бөлуге қол жеткізу үшін ықтимал қуат ақауларының алдын алады.

17. Тізбектердегі қуат тұтынуды және ағып кетуді бақылау және қадағалау үшін кеңейтілген немесе кешенді жүйелерді пайдаланыңыз. Әрбір жүктеме үшін экрандалған шығыс кабельдері EMI және RFI азайтады.

Қолданбалар:

Негізінен IDC деректер орталықтары немесе телекоммуникация, қаржы, үкімет және АТ сияқты өнеркәсіптік кәсіпорындар сияқты маңызды тұтынушылар үшін қуатты тарату, тарату тізбегін қорғау, өлшеу, басқару және компьютерді жерге қосу және желілік серверлер сияқты маңызды жабдық үшін басқа қызметтерді қамтамасыз ету үшін пайдаланылады. Электрмен жабдықтаудың жоғары талаптары және үздіксіз қуат көзі бар өрістер.

Функция:

Керемет бақылау/бақылау функциялары

1. Локализацияланған интеллектуалды бақылауға қол жеткізу үшін электр тарату шкафының жиынтық кірісін және кернеуді, токты, жиілікті, қуаттылықты, электр қуатын және әрбір филиалдың басқа параметрлерін нақты уақыт режимінде бақылау;

2. Әрбір қосқыштың ауысу күйін анықтаңыз, гармоникалық мазмұнды, энергияны басқаруды, тарихи үрдістерді, жүктеме қисықтарын және т.б. көрсету және басқару.

3. Нақты уақыттағы деректерді көрсету, нақты уақыттағы дабыл, тренд қисығы, байланыс желісін диагностикалау, деректер базасын жазу, қауіпсіздікті басқару, статистикалық талдаулар мен есептер, деректер бұлтын шығару және т.б.

4. Бай мониторинг модульдері ықтимал тәуекелдерді алдын ала анықтау үшін анағұрлым толық бақылау функцияларын және көп деңгейлі домен құнының дизайнын ұсынады.

Жетілдірілген дабыл/дабыл функциясы

1. Оның дыбыстық және визуалды дабылдары және қашықтан бақылау интерфейстері бар және кеңейтілген көп деңгейлі дабыл электр қуатының ықтимал ақауларының алдын алу үшін әрбір жүк сыйымдылығы дабылын, шамадан тыс жүктеме дабылын және асқын кернеу дабылын алдын ала орнатады.

2. Негізгі тізбегі мен тармақ тізбегінің асқын кернеуі, төмен кернеу, шамадан тыс жүктеме, жиілікті шектен тыс шектеу, жердегі нөлдік кернеу, автоматты ажыратқыш және басқа ақаулар үшін дыбыстық және көрнекі дабылдарды қолдайды.

3. Жүйенің ауытқуларын нақты уақыт режимінде хабарлай алатын және ықтимал тәуекелдерді болдырмайтын нақты уақыттағы қауіп туралы ескерту функциясы бар;

4. Панель 900-3000 тарихи дабыл ақпаратын жазып, сақтай алады, бұл ақауларды талдауды жеңілдетеді және адам күші мен материалдық ресурстарды айтарлықтай үнемдейді.

Сенімді қорғаныс функциясы

1. Оны ағып кетуді онлайн бақылау және ағып кетуден қорғау функцияларын және нақты уақыттағы қауіпсіздік мониторингін жүзеге асыру үшін ағып кетуді жинау құрылғысымен бірге пайдалануға болады.

2. Кернеуге қарсы, найзағайға қарсы (міндетті емес); артық токтан қорғау, электр қуатын авариялық өшіруден қорғау, қызып кетуден өшіруден қорғау.

3. Қуат көзінің сенімділігін қамтамасыз ету үшін сенімді жерге қосу жүйесін және асқын кернеуден қорғау тізбегін конфигурациялаңыз; электрмен жабдықтаудың әртүрлі шешімдерін теңшеуге қолдау көрсету және артық жүйелерді іске асыру;

Басқа функциялар

1. 7 дюймдік адам мен машина алмасу ақпарат интерфейсімен және үлкен түсті СКД экранымен жабдықталған, ол операторларға ыңғайлылық береді, нақты уақыттағы сұрау мен бақылауды жеңілдетеді және ақаулар мен жұмыс қауіптерін алдын ала анықтай алады.

2. Компьютер бөлмесін бақылаудың әртүрлі жүйелерімен үйлесімді, жұмыс пен қуатты басқаруды тиімдірек ететін интеллектуалды бақылау функциясымен жабдықталған.

3. Икемді масштабтау, коммутатор арналарының санын кез келген уақытта қуат үзіліссіз ауыстыруға және кеңейтуге болады. Ыстық ауыстырылатын, реттелетін фазалық қосқыштар және желілік фазаны реттеу қосымша болуы мүмкін. .

4. Жоғары модульдік дизайн, әрбір функционалды блокта орнатылған кіріс және шығыс желілік ажыратқыштар ретпен және қабаттармен орналастырылған, бұл жылдам және оңай орнатуға және ақауларды жөндеуге үлкен ыңғайлылықты қамтамасыз етеді.

5. Жақсы өнімділік және жоғары интеграцияланған өнімдер жабдықтың тұрақты және қауіпсіз жұмысын қамтамасыз етеді.

CPSY® Precision Power Distribution мәліметтері

Shangyu CPSY® дәл электр қуатын тарату шкафы электр станциялары, қосалқы станциялар, өнеркәсіптік және тау-кен кәсіпорындары, телекоммуникациялар, банктер, қаржы, мемлекеттік және IDC деректер орталықтары немесе айнымалы ток 50 Гц, максималды жұмыс кернеуі 660 В, максималды жұмыс сияқты кәсіпорындар сияқты маңызды электр пайдаланушылары үшін жарамды. электр тарату жүйесіндегі ток 5000А дейін. Ол электр қуатын түрлендіру және машина бөлмесінің қуатын тарату, қозғалтқышты басқару және жарықтандыру және басқа қуат тарату жабдықтарын таратуды басқару үшін қолданылады. Ол қос арналы қуатты таратуды қабылдайды және желілік қуат пен желілік қуат арасында ауысу немесе электр желісі жүйесінде желілік қуат және резервтік қуатты қосу үшін пайдаланылуы мүмкін. Қуат көзін үздіксіз қуатпен қамтамасыз етіңіз және оның қуат көзінің сенімділігін қамтамасыз ету үшін электр жабдығын пайдаланыңыз.

Дәл қуат тарату шкафын ағып кетуді онлайн бақылау функциясын жүзеге асыру үшін ағып кетуді жинау құрылғысымен бірге пайдалануға болады. Сонымен бірге оны температура сенсорының керек-жарағымен бірге бағанның басы шкафындағы температураны нақты уақыт режимінде бақылау үшін пайдалануға болады, бұл компьютер бөлмесіндегі электрмен жабдықтау жүйесінің қауіпсіздігін жақсартады. Ол жоғары сыну қабілетіне және жақсы динамикалық және термиялық тұрақтылыққа ие. Құрылым жетілдірілген және ақылға қонымды, электр схемасы практикалық, сериялық және жан-жақты, әртүрлі схема бірліктерін ерікті түрде біріктіруге болады, бір шкафта еден кеңістігін үнемдеу, әдемі көрініс, жоғары қорғаныс деңгейі, қауіпсіз және сенімді, артықшылықтармен бірге көптеген тізбектерді орналастыруға болады. техникалық қызмет көрсету оңай болғандықтан, бұл UPS индустриясындағы жүйелік интеграторлар үшін міндетті өнім. Бұл өнім IEC439 және GB/T251 «Төмен вольтты ажырату құрылғыларының жиынтықтары» стандарттарына сәйкес келеді. Бұл компьютер бөлмесінде таптырмас өнім. Ол UPS-пен тығыз жұмыс істейді, өлшемін теңшеуге болады және оны тарату қорабы түріне де жасауға болады. Қуатты бөлудің нақты жоспары жобаға байланысты.

Құрдастармен салыстырғанда, CPSY® Precision Power Distribution келесідей артықшылықтарға ие:

●Сенімділік:

1. Барлық құрамдас бөліктер стандартталған, импорттық CNC жабдығы арқылы өңделген және өндіруші сынаған.

2. Ол жоғары сапалы суық рельсті болат табақтардан, Оңтүстік Кореядан әкелінген алюминий-мырышпен қапталған плиталардан және мырыш шашырамайтын мырышталған тақталардан жасалған. Сыртқы беті электростатикалық түрде шашылып, халықаралық озық деңгейге жетті.

3. Сенімділігі жоғары компьютердің аналық платасы жүйенің әртүрлі жұмыс параметрлерін жан-жақты бақылайды және оларды HMI арқылы жан-жақты көрсетеді, қуат тарату шкафы алатын орынды азайтады және қуат тарату шкафының дыбыстық қатынасын арттырады.

●Қауіпсіздік:

1. Екі қабатты есік панелінің қорғаныс конструкциясы электр тогының соғуын болдырмайды және оператордың қауіпсіздігін қамтамасыз етеді.

2. Контурдың шамадан тыс жүктелуі, асқын кернеу, төмен кернеу, үш фазалы теңгерімсіздік, оқшаулағыш трансформатордың шамадан тыс температурасы, найзағайдан қорғану ақаулары және басқа параметрлер үшін көп қабатты дабылдарды орнатыңыз.

●Қарапайымдық:

1. Құрастырылған құрамдас бөліктерді және стандартталған 19 дюймдік 42U АТ/сервер шкафының дизайнын пайдаланудың арқасында орнату қарапайым және жылдам және ол компьютер бөлмесінің орналасуымен жақсырақ үйлеседі.

2. Деректерді сұрауды және орнатуды жеңілдету үшін адам мен компьютердің үлкен өзара әрекеттесу интерфейсімен жабдықталған ол жергілікті интеллектуалды бақылауға қол жеткізу үшін нақты уақыт режимінде әртүрлі кернеуді, токты, жиілікті, қуатты және басқа параметрлерді бақылай алады.

3. Жүйенің үзіліссіз жұмысын қамтамасыз ету үшін жылдам ауыстырылатын реттелетін фазалық шина жүйесін онлайн режимінде ауыстыруға және кеңейтуге болады.

●Байлық:

1. Қосымша ыстық ауыстырып қосқыштарды, кіріктірілген құрғақ типтегі оқшаулағыш трансформаторларды, найзағайдан қорғау модульдерін және EPO/REPO қашықтан өшіру модульдерін қоса, бай керек-жарақтар.

2. RS232, RS485 және басқа желілік интерфейстерді қолдайтын стандартты Modbus байланыс протоколын қолданатын серверлік жүйемен икемді сәйкес келетін бірнеше байланыс әдістері

3. Бірнеше қуат көзінің шешімдерін теңшеуді қолдайды және артық жүйелерді жүзеге асыра алады

●Басқару оңай:

1. Толық бақылау жүйесімен компьютер бөлмесінің менеджері нақты уақыт режимінде жабдықтың жұмыс күйін басқара алады, бұл басқаруды жеңілдетеді;

2. Орнату кеңістігін үнемдеу үшін жоғары дәлдікті және жоғары интеграцияланған модульдік дизайнды қабылдаңыз және толықтай ыстық ауыстырмалы реттелетін фазалық шина жүйесін алыңыз.

3. Қуатты бөлуді бақылау мен басқарудан басқа, ол операциялық шығындарды басқару және қауіпсіздікті басқару функцияларына ие. Ол интеллектуалды, басқаруға оңай және қарапайым жұмыс істейді, бұл қуат тарату жүйесінің сенімділігін арттырады және тәуекелдерді азайтады.

Қолдану шарттары

1. Қоршаған ортаның температурасы +40℃ жоғары емес және -5℃ төмен болмауы керек. 24 сағат ішінде орташа температура +35 ° C-тан жоғары болмауы керек.

2. Ішкі орнату және пайдалану үшін пайдалану орнының биіктігі 2000М аспауы керек.

3. Максималды температура +40°С болған кезде қоршаған ауаның салыстырмалы ылғалдылығы 50%-дан аспауы керек, ал төмен температурада жоғарырақ салыстырмалы ылғалдылыққа рұқсат етіледі. (Мысалы, 90% +20°C) Температураның өзгеруіне байланысты кейде пайда болуы мүмкін конденсацияның әсерін ескеру қажет.

4. Жабдықты орнату кезінде тік жазықтықпен көлбеу 5% аспауы керек. Жабдықты қатты діріл мен соққысы жоқ жерде және электр бөлшектері тот баспайтын жерде орнату керек.

5. Пайдаланушылардың арнайы талаптары болғанда, олар өндірушімен келіссөздер жүргізе алады.

Материалдық материалдар негізінен мыналарды қамтиды:

Нарықтағы тарату қораптарының 80% -ы берік және берік осы суық илектелген болат табақ материалынан жасалған.

Тот баспайтын болаттан жасалған пластина тоттануға қарсы жақсы функцияға ие және тарату қорабы берік.

Қолданылатын стандарттар:

GB 7251.1-2013 Төмен вольтты толық тарату құрылғылары және басқару жабдығы

GB/T 7251.12-2013 Төмен вольтты толық тарату құрылғылары және басқару жабдығы

GB 7251.8-2005 Төмен вольтты тарату құрылғылары мен басқару жабдығының жиынтықтары Жабдықтардың интеллектуалды жиынтықтарына жалпы техникалық талаптар

RFQ

1. Қуат тарату шкафтарының негізгі классификациялары қандай?

Компьютер бөлмесінің қуат тарату шкафтары әдетте үш деңгейге бөлінеді: қуат тарату шкафы → интеллектуалды қуат тарату шкафы → интеллектуалды дәлдік қуат тарату шкафы.

---Материалына сәйкес қуат тарату шкафтарын екі түрге бөлуге болады: ағаш және металл. Металл қуат тарату шкафтарының қорғаныс деңгейі біршама жоғары болғандықтан, олардың көпшілігі металдан жасалған.

--Құрылымдық сипаттамалары мен қолданылуына қарай тарату шкафтарын қорғаныс тарату шкафтары, тартпа тәрізді тарату шкафтары және т.б. бөлуге болады.

1) Жабық қуат тарату шкафы деп те аталатын қорғаныс қуат тарату шкафы (қорғаныш/тұйықталған ажыратқыш шкаф) орнату бетінен басқа барлық жақтары қоршалған төмен вольтты ажыратқыш шкафты білдіреді. Осы түрдегі тарату шкафының ажыратқыштары, қорғанысы, бақылауы және басқаруы сияқты электрлік компоненттер болаттан немесе оқшаулағыш материалдардан жасалған жабық қабықшаға орнатылады және қабырғаға немесе қабырғаға орнатылуы мүмкін. Бөлу шкафындағы әрбір тізбек арасында оқшаулау шаралары болмауы мүмкін немесе оқшаулау үшін жерге тұйықталған металл пластина немесе оқшаулағыш пластина пайдаланылуы мүмкін. Әдетте, есік пен негізгі қосқыштың жұмысы үшін механикалық блокировка бар. Сондай-ақ панельде басқару, өлшеу, сигнал беру және басқа электр құрылғылары орнатылған қорғаныс жұмыс үстелі қуат тарату шкафы (яғни консоль) бар. Қорғаныс қуатын тарату шкафының құрамдас бөліктері қорғаныс тақталарымен оқшауланған және жоғары деңгейге ие. Олар негізінен технологиялық учаскелерде қуат тарату құрылғылары ретінде пайдаланылады.

2) Тартпа түріндегі қуат тарату шкафы (сондай-ақ тартпа түріндегі қосқыш шкаф деп те аталады). Бөлу шкафының бұл түрі жабық қабықшаны жасау үшін болат пластинаны пайдаланады, ал кіріс және шығыс тізбектердің электрлік бөліктері электрмен жабдықтаудың белгілі бір тапсырмаларын орындай алатын функционалды блокты қалыптастыру үшін тартылатын жәшіктерге орнатылады. Функционалдық блоктар шинадан немесе кабельден жерге тұйықталған металл пластинамен немесе пластмассадан жасалған функционалдық тақтамен бөлінген, үш аймақты құрайды: шиналар, функционалды блок және кабель. Әрбір функционалдық бірлік арасында оқшаулау шаралары да бар.

Қуат тарату шкафының бұл түрі жоғары сенімділікке, қауіпсіздікке, үйлесімділікке және өзара алмасуға ие. Бұл салыстырмалы түрде жетілдірілген қуат тарату шкафы. Қазіргі уақытта шығарылатын қуат тарату шкафтарының көпшілігі қоректендіруді басқару үшін пайдаланылуы мүмкін тартпа түріндегі ажыратқыш шкафтар болып табылады. Өнеркәсіптік және тау-кен өнеркәсібі кәсіпорындары және электр қуатын таратудың жоғары орталықтандырылған бақылауын немесе электрмен жабдықтаудың жоғары сенімділігін талап ететін көп қабатты ғимараттар.

3) Қуатты жарықтандыруды тарату шкафы

Қуатты жарықтандыруды тарату шкафы жабық қондырғыны қабылдайды және сынып пайдалану жағдайының талаптарына сәйкес өзгереді. Қуатты жарықтандыруды тарату шкафтары көбінесе өнеркәсіптік және тау-кен кәсіпорындарындағы өндіріс орындарында электр қуатын таратуды басқару сияқты төмен деңгейлі электр тарату жабдықтары ретінде пайдаланылады.

4) Тұрақты панельді тарату шкафы, көбінесе коммутатор тақтасы немесе тарату тақтасы деп аталады. Бұл панельді экрандалған ашық қуат тарату шкафы. Алдыңғы жағында қорғаныс функциясы бар, ал артқы және бүйірлері де ток өткізетін бөліктермен байланыса алады. Оны тек қорғаныс деңгейі төмен және электрмен жабдықтаудың үздіксіздігі мен сенімділігіне төмен талаптары бар өнеркәсіптік және тау-кен кәсіпорындарында ғана қолдануға болады. Қосалқы станция бөлмесінде орталықтандырылған электрмен жабдықтау. Бекітілген панельді қуат тарату шкафы қуат тарату панелі деп те аталады. Оның алдыңғы жағы шкаф панелі болып табылады, оны экрандауға және ашуға және жабуға болады. Артқы және бүйір жақтары ашық және тірі құрылғыларға қол жеткізе алады. Бекітілген панельді электр тарату шкафтарының қорғаныс деңгейі төмен және жоғары өнімділікті қажет етпейтін және үздіксіз электрмен жабдықтауды қажет ететін кейбір жағдайларда ғана қолдануға болады, мысалы, өнеркәсіптік және тау-кен кәсіпорындарындағы трансформаторлық бөлмелердегі орталықтандырылған электрмен жабдықтау.

2. Дәл тарату шкафтары мен дәстүрлі тарату шкафтары арасындағы негізгі айырмашылықтар келесідей:
