Оқшаулағыш трансформаторы бар онлайн UPS

Оқшаулағыш трансформаторы бар CPSY® онлайн режимі

Бұл оқшаулау трансформаторы бар CPSY® 120KVA СКД онлайн құрылғылары CE, ROHS, IEC, BS, UL, TUV, SAA стандартына сәйкес келетін және 2 жылдық кепілдікпен жеткізілетін жоғары сапалы өнімдердің соңғы өнертабысы болып табылады. Оқшаулағыш трансформаторы бар CPSY® 120КВА СКД онлайн құрылғылары металл+ PCBA-дан жасалған, ол орнату мен қызмет көрсетуге оңай, ең талап етілетін қуат талаптарына жауап беру үшін жасалған. Ол UPS өнімдері үшін шағын өлшемге, тұрақты өнімділікке және бәсекеге қабілетті бағаға қол жеткізе отырып, соңғы жоғары энергия тиімділігі технологиясы мен жоғары қуат тығыздығы технологиясын біріктіреді.

CPSY® GP33 сериясы оқшаулау трансформаторы параметрі (спецификация)

CPSY® GP33 сериясы оқшаулау трансформаторы мүмкіндігі және қолданбасы бар желілік жаңартулар

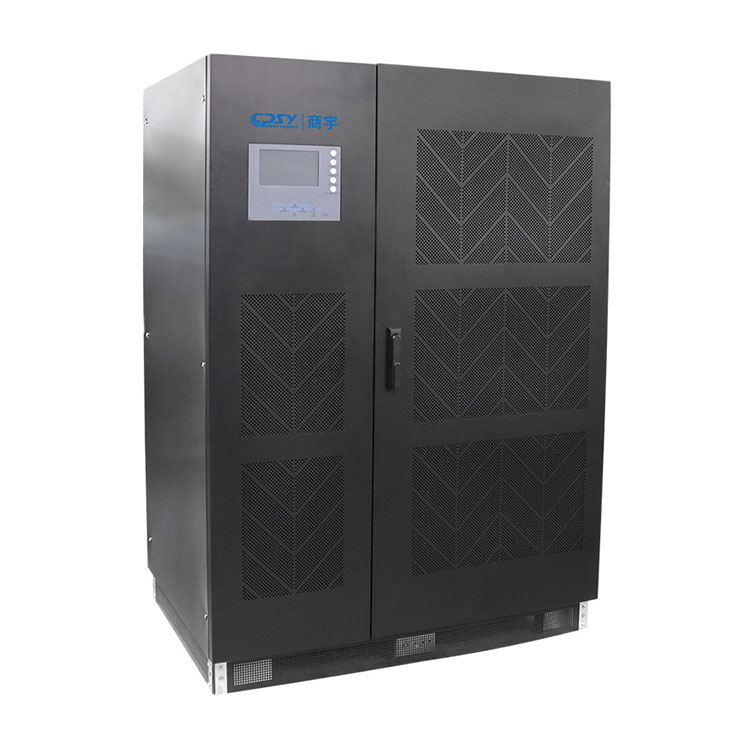

Оқшаулау трансформаторы бар CPSY® GP33 сериясы

Модель нөмірі:GP3310K/GP3315K/GP3320K/GP3330K/GP3340K/GP3360K/GP3380K/

GP33100K/GP33120K/GP33160K/GP33200K/GP33250K/GP33300K/GP33400K/GP33500K/GP33600K

UPS қуат диапазоны: 10KVA~600KVA

Ерекше өзгешеліктері:

--Стандартты шығыс оқшаулау трансформаторы. Қосымша кіріс оқшаулау трансформаторы

-PM2.1 технологиясы жәндіктерге қарсы су өткізбейтін, шу және шаң өткізбейтін

- 3 параллель функцияны қолдау, қосымша N+X параллель резервтеу

- Реттелетін зарядтау тогы, мысалы, ұзақ мерзімді модельдер үшін 8А

--Өндірістік қоршаған ортаны қорғаудың тамаша көрсеткіштері

-Шынайы қос түрлендіру DSP технологиясы, жоғары сенімділік

-Энергияны үнемдеу үшін эко режимінің жұмысы (ЭКО)

-Шығу реттелетін 200/208/220/230/240VAC

-Шаң дәке деңгейі IP20-IP51 аралығында

- Төтенше қуат өшіру функциясы (EPO)

- Генератор үйлесімді

Қолдану:

Өнеркәсіп

Процестер

Инфрақұрылым

Денсаулық сақтау

Қызмет көрсету секторы

Телекоммуникациялар

Оқшауланған трансформатормен ендірілген, GP33 сериялы үш фазалы UPS ерітіндісі 10ква-600ква дейін қатал қоршаған ортаға, әсіресе өнеркәсіптік қолдануға арналған. 0,97-ге дейінгі жоғары қуат коэффициентімен, толық DSP басқаруымен және онлайн қос түрлендіру дизайнымен ол өнеркәсіптік нысандар мен маңызды жүйелер үшін сенімділік пен қорғаныстың жоғары деңгейін ұсына алады, бұл қуаттың максималды сенімділігін қамтамасыз етеді.

Жалпы мүмкіндіктер

● Онлайн қос түрлендіру

● Толық DSP басқаруы

● Жоғары қуат коэффициенті: 0,9

● Кең кіріс бейімділігі:(380Ва/400Вак/415Вак) (-25%/+20%)

● Оңтайландырылған батареяны басқару, өзін-өзі тексеру және икемді батарея конфигурациясы

● N+X параллель резервтеу

● Күшті шамадан тыс жүктеу мүмкіндігі: 60/10/1мин ішінде 110%/125%/150% шамадан тыс жүктеме.

● Электрмен кіру

● Генератор режимі

● LBS синхрондауы

● Көп жақты қорғау

● Пайдаланушыға ыңғайлы желіні басқару

Артықшылықтары

Жоғары сапалы қуат көзі

VFI режимінде тұрақты жұмыс (онлайн қос түрлендіру).

Барлық жүктеме жағдайында шығыс кернеуінің дәлдігі.

Қалыпты емес жүктеме жағдайларына төтеп беру үшін жоғары шамадан тыс жүктеме сыйымдылығы.

Төменгі ағынды таратуда селективтілік үшін қорғаныс құрылғыларын таңдауды жеңілдететін өте жоғары қысқа тұйықталу ток сыйымдылығы.

Тұрақты ток тізбегі мен жүктеме шығысы арасындағы толық гальваникалық оқшаулауды қамтамасыз ету үшін инвертор шығысында орнатылған оқшаулау трансформаторы. Бұл оқшаулау сонымен қатар әртүрлі көздерден қамтамасыз етілген кезде екі кірістің арасындағы айырмашылықты қамтамасыз етеді.

Синусоидалы ThdU шығыс кернеуі сызықтық жүктемелермен < 2 % және сызықтық емес жүктемелермен < 4 %.

Жоғары қолжетімділік

Далада дәлелденген технология.

Желдету жүйесі сияқты негізгі функциялардың артықтығы бар ақауларға төзімді архитектура.

Жеңіл техникалық қызмет көрсету тартылатын қосалқы жинақтардың және барлық құрамдас бөліктерге алдыңғы қол жеткізудің арқасында MTTR деңгейін төмендетеді.

Дәл диагностика жүктемені қуатпен қамтамасыз етуге кепілдік береді.

Параллель жүйелер үшін каскадты ақаулардың алдын алу.

Өнеркәсіптік орта үшін механикалық және электрлік беріктік.

IGBT инверторының жұмсақ іске қосу мүмкіндігі (көтеру) тіпті генератормен жақсы жұмыс істеуге мүмкіндік береді.

Әртүрлі өнеркәсіптік ортаға бейімделу үшін арнайы әзірленген: жоғары IP қорғау опциялары, жоғары максималды ток мүмкіндігі, ұзақ сақтық көшірме уақыты…

Үнемді жабдық

«Таза» IGBT түзеткіші мыналарға мүмкіндік береді:

- жоғары тиімділік,

- жоғары және тұрақты кіріс қуат коэффициенті,

- төмен THDi.

Бұл сипаттамалар жоғарғы желі инфрақұрылымының өлшемдерін шектеуге көмектеседі.

Қосымша шығындарсыз жаңа бейтарап жүйені құру мүмкіндігі (тек айналма желіде қосымша трансформатор қажет).

Жоғары қысқа тұйықталу мүмкіндігі төменгі ағындағы қорғаныс құрылғыларын жеңілдетеді.

Жоғары қуат тығыздығы: оның шағын ізі сіздің үй-жайыңызда орынды үнемдейді.

Түзеткіштің желіге қосылуы тек 3 кабельді қажет етеді (нөлдік емес).

UPS-ке аккумуляторды қосу тек 2 кабельді қажет етеді.

Пайдаланушыға ыңғайлы операция

Эргономикалық жұмыс үшін графикалық дисплейі бар басқару тақтасы.

Операциялық талаптардың эволюциясын жаңартуға арналған "com-slot" қосылатын қосылатын байланыс интерфейстерінің жиыны.

Жеңілдетілген техникалық қызмет көрсету

Жетілдірілген диагностикалық жүйе.

Қашықтағы техникалық қызмет көрсету орталығына қосылған қашықтан қол жеткізу құрылғысы.

Сынақтарды жеңілдетіп, техникалық қызмет көрсету уақытын (MTTR) қысқарта отырып, қосалқы жинақтар мен компоненттерге оңай қол жеткізу.

CPSY® 500KVA СКД 3/3 фазалық өнеркәсіптік жаңартулар Толығырақ

Құрдастармен салыстырғанда, CPSY® 3/3 Phase өнеркәсіптік жоғарылауы төмендегідей артықшылықтарға ие:

1. Басқа әріптестер жүктеменің 70%-ын ғана жүксіз ауыстыра алады, ал CPSY толық жүктемені жүктемесіз бірден ауыстыра алады және сызықты емес жүктемелер үшін күшті жүк көтергіштігі бар.

2. Басқа әріптестер бір DSP басқару режимі, ал CPSY қос DSP басқару режимі

3. Басқа құрдастардың қалқымалы зарядтауын автоматты түрде түрлендіру мүмкін емес, бірақ CPSY қалқымалы зарядтауға автоматты түрде ауысады және батарея үнемі өзін-өзі тексереді.

4. Басқа құрдастар 2-4 бірлікке параллель бола алады, ал CPSY 6-8 бірлікке параллель болады

5. Басқа аналогтарда бір қосалқы қуат беру жүйесі бар, ал CPSY қосымша қуат ақауларынан қорғайтын артық қос қосалқы қуат беру жүйесі болып табылады.

6. CPSY қос шиналық жүйені, шинаның асқын кернеуінен қорғауды қолдайды, басқа әріптестер оны қолдамайды

7. Сызықты емес жүктеме толқын пішінінің бұрмалануына қатысты CPSY параметрі де, нақты мән де THDV≤4%-5%, ал басқа теңдестілер параметрде THDV≤5% көрсетеді, бірақ нақты THDV≤6%-8%

8. Басқа әріптестер релелердің статикалық қосқыштарын пайдаланады, ал CPSY соққыға төзімділігі жоғары SCR тиристорларының статикалық қосқыштарын пайдаланады.

9. Сапа – біздің мәдениетіміз. CPSY UPS құрамдастарының 90%-ы олардың жақсы өнімділігін қамтамасыз ету үшін Fairchild, Infineon, Onsemi, TI, NXP және басқа да танымал A маркалы материалдарын пайдаланады. Одан да маңыздысы, CPSY UPS ақауларын анықтау жылдамдығы ≦0,2% -0,5%, ал басқа әріптестердің ақауларды анықтау жылдамдығы ≦0,5%-1% құрайды.

10. CPSY төмен жиілікті өнеркәсіптік UPS жоғарыда 25 жыл бойы пайдаланылуы мүмкін және әдетте 5-7 жылдан кейін істен шығады; ал құрдастардың төмен жиілікті өнеркәсіптік UPS 15 жылдан жоғары пайдалануға болады, әдетте 2-3 жылдан кейін, ол ақауға ұшырайды. CPSY жаңартуларының операциялық құны күнделікті әріптестерінен әлдеқайда төмен.

Құрдастармен салыстырғанда, CPSY® 3/3 Phase өнеркәсіптік жоғарылауы төмендегідей артықшылықтарға ие:

Негізгі мүмкіндіктер(Трансформатор негізіндегі UPS 10~400KVA 3:3):

Жоғары сенімділік конфигурациясы

Қосарлы түрлендірудің онлайн дизайны, таза синустық толқын көздері, жиілікті қадағалау, фазалық құлыптау, кернеуді реттеу, төмен бұрмалау, қуат ауытқуы кедергісі жоқ, айналып өту режимі қол жетімді, кіріктірілген қолмен техникалық қызмет көрсетуді айналып өту қосқышы, блоктау арқылы автоматты режимді ауыстыру, бақылаусыз жұмыс, суық іске қосу функциясы.

N+X параллель резервтеу

Теңгерімсіз рейтингті параллельдеу технологиясы, 8 параллельді бірлікке дейін, жүкті автоматты түрде бөлісу, икемді конфигурация және жаңарту.

Кең кіріс диапазоны

Кіріс кернеуінің диапазоны 20% дейін, батарея режимінің ауысу жиілігі төмен, батареяның ұзақ қызмет ету мерзімі, 45 Гц ~ 65 Гц автоматты зондтау, жергілікті генераторлармен жоғары үйлесімділік.

Сандық басқару

2 DSP басқару блогы, батареяны басқарудың интеллектуалды технологиясы, батареяның қалқымалы зарядын автоматты ауыстыру, басқару панелі арқылы қол жетімді енгізу/шығару кернеуінің параметрлері.

Тұрақты жұмыс

Төтенше желі жағдайында қол жетімді тұрақты және үздіксіз қуат көзі, SPWM технологиясы, 6-буын IGBT модулі, қосымша оқшаулау трансформаторы, трансформаторға негізделген конфигурация, фазалық жоғалтуға төзімділік.

Кешенді қорғау

Шығу шамадан тыс жүктелуден және қысқа тұйықталудан қорғау, аккумулятордың ақаулығы мен төмен кернеуден қорғау, батареяны шамадан тыс зарядтаудан қорғау, инвертордың шамадан тыс температурасынан қорғау, автоматты айналып өту режимін ауыстыру, өзін-өзі диагностикалау функциясы, қашықтағы EPO функциясы.

Пайдаланушыға ыңғайлы байланыс

Қосымша LED / СКД дисплейі, жұмыс дисплейінің күйі мен статистикасы, қосымша RS232 / RS485 интерфейсі, сыртқы SNMP адаптері, қашықтан бақылау және басқару қол жетімді.

CPSY GP33 сериясы ең жақсы 3 фазалы онлайн трансформаторға негізделген өнеркәсіптік қосқыштар DSP басқару технологиясын пайдаланатын жоғары өнімді цифрлық UPS болып табылады. Үздіксіз қуат көзі жүктемелерді жоғары сапалы қуатпен қамтамасыз ету үшін желілік және сыни жүктемелер арасында қосылады.

IGBT технологиясы бар 3 фазалы 380/400/415 В 100 кВА 100 кВт желілік қос түрлендіру UPS батареяның резервтік көшірмесін және қуат кедергілерінен айнымалы ток қуатын қорғауды қамтамасыз етеді. Бұл маңызды АТ немесе корпоративтік инфрақұрылым, телекоммуникация, LAN/WAN, қауіпсіздік және төтенше жағдайлар, қаржылық және жеңіл өнеркәсіптік қолданбалар үшін жақсы.

GP33100K 3 фазалы қос түрлендіруге арналған онлайн деректер орталығының қауіпсіздігі 100 кВА UPS қуат көзі өте кең кіріс кернеу диапазоны, жоғары шамадан тыс жүктеме және қысқа тұйықталу сыйымдылығы және біріктірілген кері беру қорғанысы сияқты заманауи электр көрсеткіштерін пайдалана отырып, электр желісіне үздіксіз қосылады, бұл тамаша қуат сапасын қамтамасыз етеді. .

Бұл IGBT UPS операциялық шығындарды үнемдеуге мүмкіндік беретін жоғары тиімді қос түрлендіру технологиясының пайдасын көреді. Ол қос түрлендіру режимінде 93% және ЭКО режимінде 98% дейін тиімділікке қол жеткізе отырып, қуат пен салқындату шығындарын азайтады.

Шығыс оқшаулау трансформаторы бейімделудің жоғары сенімділігін қамтамасыз етеді

әртүрлі қатал өнеркәсіптік орталарға және сыни қорғайды

жүктемелер 100% 3-фазалы теңгерілмеген жүктеме әртүрлі қолданбаларға бейімделеді.

Қосарланған қуат көзінің артық болуы.

Кең кіріс кернеу диапазоны торға жоғары бейімделуді қамтамасыз етеді және

аккумулятордың қызмет ету мерзімін ұзарту Негізгі ПХД тақтасын кәсіби мамандармен бірге

электромагниттік экрандау EMC сенімді жұмысын жақсартады

Қосарланған ауа арналарының дизайны қорғау үшін жақсы салқындатуды ұсынады

құрамдастарды және қызмет ету мерзімін ұзартады.

– Шынайы гальваникалық оқшаулау трансформаторының дизайны

– Шығыс қуат коэффициенті 1,0

- Шағын із

- Жоғары тиімділік 95%

– Барлық сериялы сенсорлық экран дизайны

– DSP технологиясы жоғары сенімділікке кепілдік береді

Оқшауланған трансформатормен ендірілген, 10ква-20ква аралығындағы UID үш фазалы UPS ерітіндісі қатал қоршаған ортаға, әсіресе өнеркәсіптік қолдануға арналған. 0,97-ге дейінгі жоғары қуат коэффициентімен, толық DSP басқаруымен және онлайн қос түрлендіру дизайнымен ол өнеркәсіптік нысандар мен маңызды жүйелер үшін сенімділік пен қорғаныстың жоғары деңгейін ұсына алады, бұл қуаттың максималды сенімділігін қамтамасыз етеді.

Жалпы мүмкіндіктер

● Онлайн қос түрлендіру

● Толық DSP басқаруы

● Жоғары қуат коэффициенті: 0,9

● Кең кіріс бейімділігі:(380Ва/400Вак/415Вак) (-25%/+20%)

● Оңтайландырылған батареяны басқару, өзін-өзі тексеру және икемді батарея конфигурациясы

● N+X параллель резервтеу

● Күшті шамадан тыс жүктеу мүмкіндігі: 60/10/1мин ішінде 110%/125%/150% шамадан тыс жүктеме.

● Қуатпен кіру

● Генератор режимі

● LBS синхрондауы

● Көп жақты қорғау

● Пайдаланушыға ыңғайлы желіні басқару

Он жыл ішінде CPSY UPS Power компаниясы энергияны түрлендіруде тіркелген 70-тен астам технологиялық патенттері бар үздіксіз қуат беру (UPS) жүйелерін сәтті жобалап, жасап шығарды. Біздің 3 фазалы UPS диапазонымыз үшін ең қатал орта жағдайларында да жоғары сенімді қуат көзін қамтамасыз ету үшін жоғары сапалы шешімдерді ұсынуда жылдар бойы жинақталған тәжірибе.

Мұнай және газ платформаларынан өнеркәсіптік алаңдарға және атом электр станцияларына, сондай-ақ серверлік бөлмелерге немесе деректер орталықтарына дейін сіз біздің ассортименттен қуат көзіңізді қорғайтын, бизнесіңіздің үздіксіздігін қамтамасыз ететін және инвестицияларыңызды қорғайтын дұрыс оқшауланған немесе модульдік жүйелерді таба аласыз. .
