Неліктен деректер орталығы үшін дәл қуат таратуды таңдау керек?

Деректер орталығында сау UPS, жақсы тірек PDU және белсенді дабылдар болмауы мүмкін, содан кейін кеңейту кезінде қатты жүктелген тармақ тізбегін, техникалық қызмет көрсетуді өзгертуден кейін ажыратқыштың істен шығуын немесе шкафқа ешкім тағайындай алмайтын қуатты пайдалану мәселесін табыңыз. Әлсіз нүкте көбінесе генерация немесе резервтік қуат емес. Бұл көз және АТ тіректері арасындағы тарату қабаты.

Қысқа жауап: таңдауДәлдік қуатты бөлутаратуды пассивті электр панелі ретінде қарастырудың орнына, корпус пен тармақтық тізбек деңгейінде қуатты көру, дабыл қосу және басқару қажет болғанда. Бұл көріну операторларға жүктеме теңгерімсіздігін ертерек табуға, қол жетімді қуаттылықты жақсырақ дәлелдермен жоспарлауға және қандай төменгі ағынды тізбектерге әсер ететінін білмей, ақауларды оқшаулауға көмектеседі.

Шкаф тек сөре ғана емес, жүктеме қаупі мен энергияны пайдалану қаупіне ұшыраған кезде дәлдікпен бөлуді таңдаңыз.

Кәдімгі тарату шкафы электр энергиясын жеткізеді. Зияткерлік қуат тарату шкафы оған не болып жатқанын хабарлайды. Бұл айырмашылық сервер бөлмесінде жеткілікті схемалар, шкафтар, жалға берушілер немесе өзгеретін жұмыс жүктемелері болған кезде маңызды, бұл электрондық кесте және кездейсоқ есептегіш көрсеткіші бұдан былай толық оқиғаны көрсетпейді.

Дәл тарату шкафтары бақылауды көз шығыс тізбектерге бөлінген жерде орналастырады. Ток, кернеу, қуат, қуат, ажыратқыш күйі және дабыл жағдайлары шкафта және конфигурацияланған болса, филиал бойынша жиналуы мүмкін. Ажыратқыш ашылғаннан кейін шамадан тыс жүктелген тізбек туралы білудің орнына, сіздің командаңыз жұмыс шектерін белгілей алады және ол үзіліс болғанға дейін көтерілетін жүктемені зерттей алады.

Артықшылық жай ғана деректер емес. Бұл қолдануға болатын жауапкершілік. Кабинет деңгейіндегі энергияны бақылау жүктелген шкафты бөлме деңгейіндегі кең оқуға байланысты тек жүктелген болып көрінетін шкафтан ажыратуға көмектеседі. Филиал деңгейіндегі ақпарат сонымен қатар сыйымдылық туралы талқылауларды тәртіпті етеді: операциялар атау тақтайшасының болжамдарына сүйенбей, жаңа тіректі мақұлдамас бұрын нақты тізбек әрекетін тексере алады.

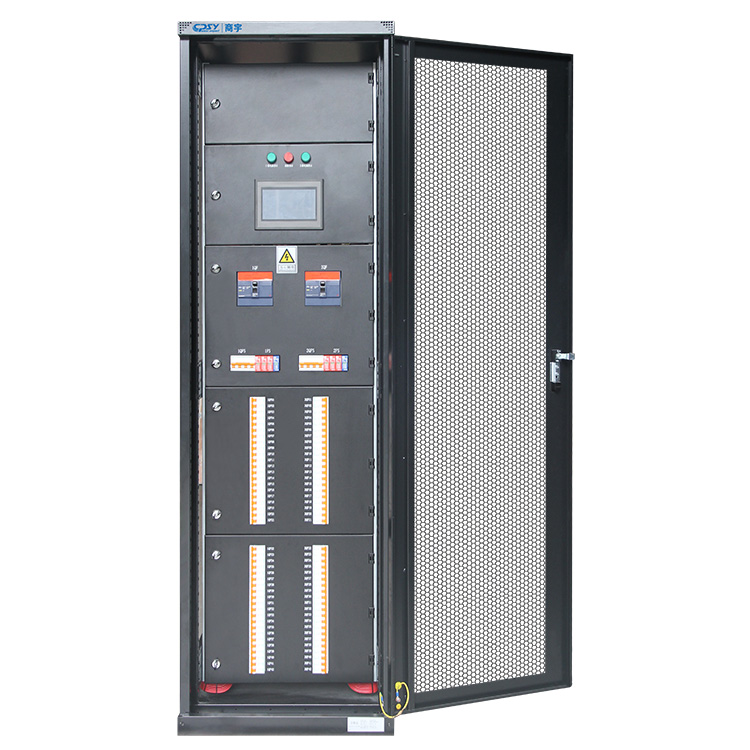

CPSY өз ұстанымын белгілейдідәл электр қуатын тарату шкафтарыдеректер орталықтары мен компьютерлік бөлмелер үшін терминалды тарату жабдығы ретінде. Оның көрсетілген конфигурацияларына конфигурацияланатын тармақтық схемалар, тармақтарды бақылау, дабылдар, 7 дюймдік сенсорлық HMI экраны және Modbus байланысы кіреді. Бұл функциялар дұрыс тапсырылған және біреу қарап шыққан жағдайда ғана пайдалы болады. Сенсорлық экран дабылды иеленуді, бастапқы өлшемдерді немесе өзгертуді басқару процесін алмастырмайды.

Филиалды интеллектуалды бақылау қалай жылдамырақ, жақсырақ ақпараттандырылған қуат операцияларын қолдайды

Филиалды бақылау жұмыс істейді, себебі ол іздеу аймағын тарылтады. Көз деңгейіндегі есептегіш UPS шығысы немесе шкафы күтілгеннен көп жүктемені көтеретінін растай алады. Ол қандай шығыс тізбектің өзгергенін, бір фазаның пропорционалды емес ток өткізетінін немесе белгілі бір тармақтың жұмыс шегіне жақындағанын міндетті түрде көрсете алмайды. Филиал бойынша деректер операторға бастау үшін практикалық орын береді.

Бұл үш жалпы оқиға кезінде маңызды. Біріншіден, сыйымдылық туралы сұрау: қондырғылар тобы жабдықты мақұлдамас бұрын жоспарланған шкафты және оның қолжетімді схемаларын қарап шығуы мүмкін. Екіншіден, сөндіргіш дабылы: қызметкерлер зардап шеккен филиалды және оған тағайындалған жүктемелерді тексеру үшін тірі шкафты ашпай-ақ анықтай алады. Үшіншіден, тиімділікті шолу: қуат деректерін есептеу жоспары қолдайтын шкафтар, аймақтар немесе тұтынушы бөлулері бойынша салыстыруға болады.

Қашықтағы байланыс операциялық мәннің бөлігі болып табылады. Modbus таңдалған шкаф ақпаратын ғимаратты басқару жүйесіне, DCIM платформасына немесе сайтты бақылау жүйесіне тасымалдай алады, егер интегратор тіркелімдерді карталарды, нүктелерді дәйекті түрде атайды және дабыл әрекетін тексереді. HMI шкафы жабдық үшін құнды, бірақ ол жарықты өшіретін қондырғы үшін жеткіліксіз. Керісінше, орталық бақылау жергілікті индикацияны өткізіп жіберуге негіз болып табылмайды; кабинеттің алдында жұмыс істейтін техниктерге техникалық қызмет көрсету кезінде нақты мәртебе қажет.

Шектеу бар. Электрлік бақылау сервер қолданбасының күйін емес, электр жағдайларын хабарлайды. Ол сондай-ақ дұрыс емес тізбек белгілерін, құжатталмаған қозғалыстарды немесе нашар жобаланған төменгі топологияны өтей алмайды. Құрылған кесте дұрыс емес болса, жақсы деректер тез жаңылыстырады.

Дәл қуатты бөлу ең үлкен операциялық мәнді беретін жерде

Қуат жиі өзгеретін, тоқтап тұру нақты шығындарға әкелетін немесе команда қуаттылық туралы шешімдерді бірнеше мүдделі тараптарға қорғауы керек кезде қайтарым күшті. Қаржы, телекоммуникация, кәсіпорын және мемлекеттік компьютерлік бөлмелердің барлығы осы үлгіге сәйкес келеді, сондықтан олар осы жабдық класы үшін жалпы қолданбалар болып табылады.

AI өсуі және жоғары тығыздықтағы АТ жүктемелері салалық деңгейдегі көрінуді жоспарлау талабына айналдырады

AI және басқа есептеуді қажет ететін орналастырулар бөлменің жүктеме профилін дәстүрлі кәсіпорын АТ-қа қарағанда жылдамырақ өзгерте алады. Жаңа жоғары тығыздықтағы тіректер кластерлерде келуі мүмкін және практикалық шектеулер көбінесе жалпы коммуналдық қызмет емес, белгілі бір тарату жолы болып табылады. Кабинет пен салалық көрсеткіштер қуаттың қай жерде шоғырланғанын және жаңа жабдықтың қай жерде біркелкі емес жүктеме тудыратынын анықтауға көмектеседі.

Бұл әр бөлмеге бірдей сәулет қажет деген дәлел емес. Кейбір қондырғыларға қосымша жүктемені қабылдау үшін алдыңғы өзгерістерді, көбірек шкафтарды немесе қайта қаралған тірек орналасуын қажет етеді. Дәлдік бақылау бұл шешімді тезірек көруге мүмкіндік береді. Ол электрлік дизайн ешқашан қарастырмаған қуатты жасамайды.

UPS қолдайтын сервер бөлмелері көз мен тірек арасында анық, бақыланатын тарату қабатын қажет етеді

UPS маңызды бастапқы жолды қорғайды, бірақ операторлар әлі де сол қорғалған шығыстың қалай бөлінетінін түсінуі керек. UPS және тірек қабаты арасындағы бақыланатын шкаф көз қуатын нақты төменгі тұтынуға қосуға көмектеседі. Техникалық қызмет көрсетуді айналып өту жоспары немесе үзілістерді қарап шығу кезінде тізбектер, шкаф жүктемелері және дабылдар бір тарату қабатында көрінгенде, бұл қатынасты құжаттау әлдеқайда оңай.

CPSY бірнеше номиналды кернеу және кіріс-ток опцияларымен бірге дәл тарату шкафының санаты үшін 20–300 кВА сыйымдылық опцияларын тізімдейді. Бұл ауқымдарды таңдау таңбашасы емес, бастапқы нүкте ретінде қарастыру керек. Қажетті ағындық жүйе, қол жетімді ақаулық тогы, төменгі жүктеме жоспары және жергілікті электр талаптары сәйкес конфигурацияны анықтайды.

Дәл қуат тарату шкафы және тірек PDU және әдеттегі панель тақтасы

Бұл өнімдер көбінесе алмастырғыш ретінде қарастырылады. Олар емес. Әрқайсысы қуат тізбегіндегі басқа нүктеге қызмет етеді және жақсы жобаланған деректер орталығы үшеуін де пайдалана алады.

Сөрелік PDU нені бақылай алады және ол шкаф деңгейінде нені алмастыра алмайды

Тірек PDU АТ жабдығына жақын орналасады және оның дизайнына байланысты тірек, розетка немесе розетка тобын өлшеуді және ауыстыруды қамтамасыз етуі мүмкін. Бұл құрылғы деңгейіндегі тұтынуды анықтау және розеткаларды басқару үшін құнды. Ол шығыс фидер мен бірнеше тіректердегі тармақтық тізбек жағдайларының шкаф деңгейіндегі көрінісін алмастыра алмайды. Ол бірдей тарату функциясын, ажыратқыштың орналасуын немесе жоғары ағын көзіне физикалық интерфейсті қамтамасыз етпейді.

Сұрақ: «Қай сервер қуатты пайдаланады?» тіректі PDU жақсы құрал болуы мүмкін. Егер сұрақ: «Кабинеттің қай тармағы өзінің шегіне жақындап қалды және қандай тірек тобы төмен?» дәлірек тарату шкафы неғұрлым маңызды қабат болып табылады.

Кәдімгі панельдік тақта таратуды қамтамасыз етеді, бірақ жұмыс көрінуі жеткіліксіз болғанда

Кәдімгі панельдік тақта жергілікті электр тарату негізгі талап болып табылатын және операциялық тұрғыдан бақылау қажет емес тұрақты, күрделілігі төмен кеңістіктер үшін ақылға қонымды таңдау болуы мүмкін. Операторларға салалық дабылдар, қуат туралы есеп беру, қашықтағы күй немесе қуатты басқару үшін басқарылатын интерфейс қажет болғанда, маңызды бөлмеде қорғау қиынырақ болады.

Шығынды айырбастау нақты. Зияткерлік шкафтар есептегіштерді, байланыс жабдықтарын, конфигурациялау жұмыстарын және іске қосу талаптарын қосады. Ешқашан бақыланбайтын шағын статикалық бөлме үшін бұл мүмкіндіктерді сатып алу - ысырап. Өзгеретін маңызды орта үшін негізгі панельді сатып алу кейінірек қымбатырақ болуы мүмкін, әсіресе қайта жабдықтау тоқтау уақытын немесе шкафты ауыстыруды қажет етсе.

Шина архитектурасын, шығыс тізбектерді, бақылау интерфейстерін және орнату шарттарын жобаға сәйкестендіріңіз

Шкаф брошюрасынан емес, бір жолды диаграммадан бастаңыз. Көздің орналасуын, кернеуді, жерге қосу әдісін, ақаулық талаптарын және төменгі ағындық жүктемелердің болжанған маңыздылығын растаңыз. АҚШ жобаларында 208 В тарату көптеген АТ орталарында кең таралған, бірақ нарық әдеті бойынша таңдау емес, нақты торап архитектурасы мен жабдық кірістеріне сәйкес келуі керек.

Шина архитектурасы төзімділік пен техникалық қызмет көрсетуді талқылауды өзгертеді. CPSY осы өнім санатындағы бір немесе қос шиналық опцияларды ұсынады. Қос шиналы қондырғы бөлек жеткізу жолдарын қажет ететін дизайнды қолдауы мүмкін, бірақ ол автоматты түрде артық болмайды. Шынайы резервтеу бүкіл жүйеге байланысты: қажет болған жағдайда тәуелсіз жоғары ағын көздері, тасымалдау стратегиясы, сәйкес қос сымды қондырғылары бар төменгі ағынды жабдық және тәртіпті схема тағайындауы.

Тіректен және жүктеме жоспарынан шығатын тізбектерді көрсетіңіз. Қазір қандай тізбектер қажет екенін, қандай позициялар сақталғанын, ажыратқыштар қалай анықталғанын және қандай бақылау түйіршігі қажет екенін сұраңыз. Шкафта бос орын болғандықтан, бірінші күні барлық қолжетімді жолдарды толтырудан аулақ болыңыз. Физикалық қосалқы қуат, электрлік қосалқы қуат және бақыланатын қосалқы қуат бір нәрсе емес.

Интеграция бірдей назар аударуға лайық. Мониторинг платформасына қандай мәндер жетуі керек екенін, дабыл шектеріне кім иелік ететінін, байланыс жоғалғанда не болатынын және белгілердің DCIM немесе BMS нүкте атауларына қалай сәйкес келетінін анықтаңыз. Корпустың өлшемдерін, кіру рұқсаттарын, кабельдің кіру бағытын, жылу жағдайларын және корпус сайтқа жеткенге дейін қызмет көрсету мүмкіндігін қарап шығыңыз. Артқы аяқтау аймағы қабырға немесе кабель науасы арқылы бітеліп қалса, қабілетті шкаф әлі де нашар орнатуға айналуы мүмкін.

Конфигурацияланатын таратуды және бақылауды қажет ететін жобалар үшін қолжетімділерді қарап шығыңыздеректер орталығының қуат тарату шкафының опцияларыинженер-электрикпен және іске қосу тобымен — сатып алу тобымен ғана емес.

Деректер орталығының тарату шкафының бақылау тізімі: тексеруге арналған электр, біріктіру, қоршау және сәйкестік сұрақтары

• Электрлік:Шкаф торап кернеуіне, көздің сыйымдылығына, жерге қосу тәсіліне, ақаулық талаптарға және жоспарланған шығыс тізбектердің санына сәйкес келе ме? Ажыратқыштың көрсеткіштері мен схема тағайындаулары құжатталған ба?
• Архитектура:Жалғыз немесе қос шиналар нақты бір сызықты диаграммаға сәйкес келе ме? Төзімділік мәлімделсе, тек шкаф емес, жоғарыдан сөреге дейінгі бүкіл жол қаралды ма?
• Бақылау:Қандай шкаф пен филиал өлшемдері қажет? Дабылдар, оқиға жазбалары, жергілікті HMI қатынасы және Modbus нүктелері іске қосу алдында анықталған ба?
• Интеграция:BMS, DCIM немесе сайтты бақылау платформасы жалпы байланыс қосылымын ғана емес, пайдалы, аталған нүктелерді ала ма? Байланыстың жоғалуы туралы дабылдарды кім тексереді?
• Орнату:Өлшемдері, салмағы, еденге тиеу, алдыңғы және артқы кіру, кабель кірісі, қоршаған орта жағдайлары және техникалық қызмет көрсету саңылаулары бөлменің орналасуына сәйкес расталды ма?
• Сәйкестік:Құзырлы орган және жобаның спецификациясы қандай тізімдерді, сертификаттарды және жергілікті кодты бекітуді талап етеді? Өндірушінің ауқымында көрсетілген сертификат әрбір конфигурацияланған шкафқа қолданылады деп ойламаңыз. Нақты бірлік үшін құжаттарды тексеріңіз.
• Қолдау және жазбалар:Сіз бір сызықты диаграмманы, схема кестесін, параметрлер жазбасын, байланыс картасын және құрастырылған белгілерді аласыз ба? Бұл құжаттар іске қосу тобы кеткеннен кейін дәл қуатты бөлу пайдалы болып қала беретінін анықтайды.

A салалық бақыланатын электр қуатын тарату шкафыкоманда осы жауаптарды нысанды аз болжаммен басқару үшін пайдаланған кезде өз орнын алады.
